操作說明
、觸摸屏的簡介：
       在冷庫PLC觸摸屏的每操作鍵面中，當您點擊頁面的左下方的“菜單”鍵時，您可以直接進行頁面的切換，但您點擊操作頁面中右下方的“下頁”、“上頁”“返回”等切換鍵時，您可以依次進行頁面切換。當您點擊上圖中的“菜單”鍵時，將會出現如上圖左邊所示的菜單欄，您可以直接進行頁面的切換，當您點擊右下方的“信息”“下頁”兩個切換鍵時，您可以進入冷庫PLC“廠商信息”和“運行監控”兩個頁面。其他頁面左右下方的按鍵功能同上所述。
     另外,在操作頁面中，除了屏幕左右兩邊的頁面切換鍵之外，還有指示燈、開關和輸入鍵等，如下圖所示：      冷庫PLC其中“收氟”“高壓”“復位”“自動”四個鍵都是按鈕，用來改變壓縮機的運行狀態，而畫面中的其他圖案則是用來進行顯示的。
另外,圖中字母所代表的意思如下R代表運行、L代表加載、D代表卸載、KT代表冷庫溫度、HP代表排氣壓力、LP代表吸氣壓力、LT代表吸氣溫度。
二、啟動前檢查：
檢查控制電源是否打開。
檢查急停按鈕是否按下。
檢查“自動”“手動”的開停情況。
三、機組運行：
1、自動啟動：

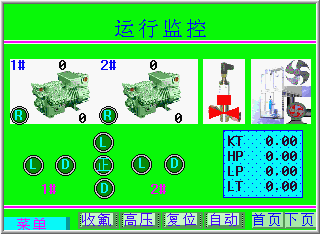

先進入運行冷庫PLC監控界面，若無報警提示，則可以進行自動啟動，如下圖所示：       冷庫PLC點動頁面下方的“自動”按鈕，則機組進入自動加載程序段，整個系統會根據吸氣壓力的高低自動進行加卸載，無需人員看管。當風機、水泵運轉時，上圖中的所示圖片將會轉動。
2、強制啟動：

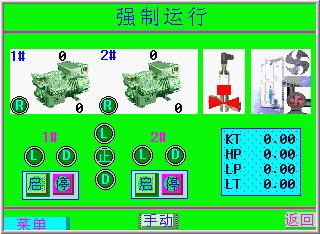

冷庫PLC當系統由于傳輸信號等原因致使系統不能正常自動加卸載，而您又必須要求開機時，您可以選擇強制運行，具體如下： 先，您先取消“運行監控”頁面中的“自動”，然后點擊“菜單”鍵，選擇進入冷庫PLC“強制運行”界面，如上圖所示，點擊“手動”按鈕，然后分別點擊圖中的兩個“啟”按鈕，此時壓縮機則可以進入強制加載狀態。
當不需要強制加卸載時，取消“手動”按鈕。
四、機組停機:
1、正常停機：
當溫度或吸氣壓力達到程序中所設置的預定值時，冷庫PLC冷庫壓縮機會自動進行卸載。
2、強制停機：
當冷庫設備系統處于自動運行狀態時，先點動“運行監控”頁面中的“自動”按鈕，取消自動運行狀態，然后通過菜單鍵進入“強制運行”頁面，點動“停”按鈕（見圖四），就可以實現強制停機
當系統處于強制運行狀態時，只需要點動冷庫PLC“強制運行”頁面中的“停”按鈕即可實現停機。
3、故障停機：

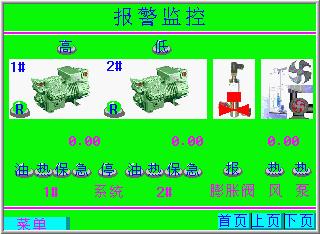

當按下控制柜面板上的“急停”按鈕，或是熱繼電器保護，或是高低壓保護等動作時，冷庫PLC整個系統將會出現故障停機。故障停機后，在“報警監控”頁面上將會顯示具體的情況，如下圖所示： 例如當1#壓縮機熱保護報警時，1#壓縮機會停機，此時冷庫PLC“報警監控”頁面中的1#壓縮機熱保護報警指示燈“熱”會變成紅色。

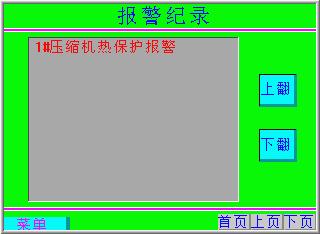

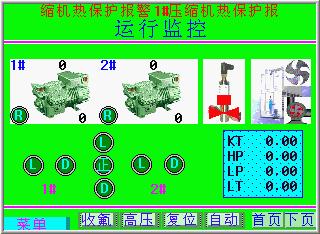

另外，在“報警記錄”和“運行監控”中也會有信息顯示，如下圖所示； 4、故障清除：
當出現故障報警停機后，應按照所顯示的報警信息，冷庫PLC對系統進行檢查并清除故障。在故障消除后，“報警監控”頁面中指示燈重新變回綠色，“報警記錄”和“運行監控”中的報警信息將會取消。當所有的故障依次消除之后，點動“運行監控”下方的“復位”按鈕，則系統將會重新運轉起來。
五、運行時間記錄
冷庫PLC在“運行記錄”頁面中將會記載每臺壓縮機的具體運行時間，如下所示： 六、歷史曲線：
冷庫PLC同過“歷史曲線”頁面中的幾個按鍵，您可以查看“吸氣壓力”、“排氣壓力”、“吸氣溫度”、“冷庫溫度”等數據近段時間的變化狀況。
七、等切換;

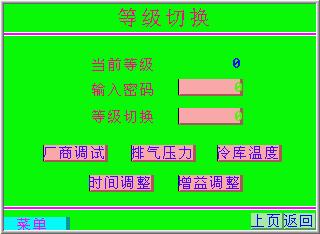

由于觸摸屏采用多頁面顯示，冷庫PLC其中還有些比較重要的系統參數，需要門操作人員才可以設置，所以某些重要的頁面或按鈕設置了密碼，在輸入密碼之前這些頁面或按鈕是無效的。只有進入“等切換”頁面，在“輸入密碼” 按鈕中，輸入密碼后，才可以進行參數設置。

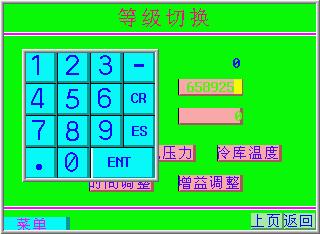

如下圖所示：     點動冷庫PLC上圖中“輸入密碼”后面的按鈕將會出現個輸入鍵盤，如下： 然后輸入密碼，點動“ENT”鍵結束，則可以點動圖九中的“冷庫溫度”和“排氣壓力”按鈕，（其余三個為廠商調試所用，非廠商人員禁止進入）進行參數設置，設置好后，返回到“等切換”頁面，點動“等切換”后面的按鈕，輸入“0”以”ENT”結束，則退出參數修改冷庫PLC。
本系統的密碼是：123456
八、注意事項：
    當冷庫PLC系統出現些難以解決的問題時，請按照“廠商信息”頁面中的聯系方式及時聯系我們，公司聯系電話將全天24小時開通。
