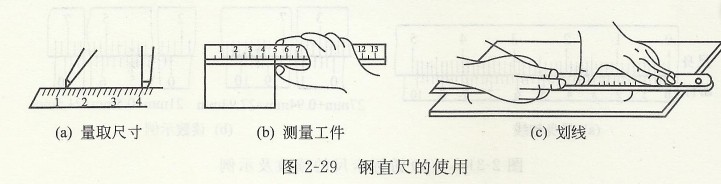

(1)鋼直尺鋼直尺是用不銹鋼制成的一種直尺，是常用量具中最基本的一種，可作為簡單的測量工具或劃直線的導向工具。鋼直尺的使用方法如圖2-29所示。使用鋼直尺測量時，必須使鋼直尺的零線和被測量工件的邊緣相重合。如果零線模糊不清或有損壞時，可以改用10mm刻度線作為起點。讀數時，視線必須和鋼直尺的尺面垂直，否則將因視線歪斜而造成讀數誤差。由于鋼直尺測量出的數值誤差較大，精確度只有1mm，因此不能作精密測量。

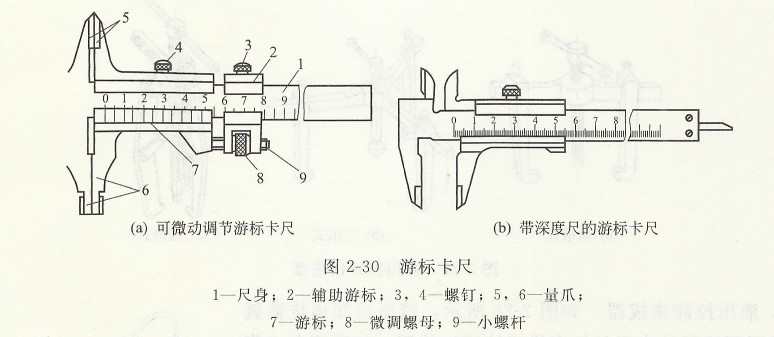

　　(2)游標卡尺游標卡尺是一種常用量具。它能直接測量零件的外徑、內徑、長度、寬度、深度和孔距等。鉗工常用的游標卡尺測量范圍有0125mm、0—200mm、0—300mm①游標卡尺的結構  游標卡尺的結構如圖2—30所示，有兩種常見的結構形式。圖2—30

　　(a)為可微量調節的游標卡尺，主要有尺身l和游標7組成，2是輔助游標。使用時，松開螺釘3和4即可推動游標在尺身上移動。測量工件需要微量調節時，可將螺釘3緊固，松開螺釘4，轉動微調螺母8，通過小螺桿9使游標7微動。當量爪測量面與工件被測表面貼合后，可擰緊螺釘4使游標位置固定，然后讀數。游標卡尺上端有兩個量爪5做成尖形，可用來測量齒輪公法線長度和孑L距尺寸。下端兩量爪6的內側面可測量外徑和長度，外側面用來測量內孔或溝槽。

　　圖2—30(b)是帶深度尺的游標卡尺，結構簡單輕巧，上量爪可測量孔徑、孔距和槽寬，下量爪可測量外徑和長度，尺后的深度尺還可測量內孔和溝槽深度。

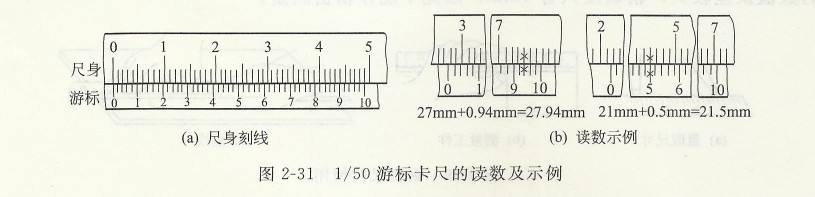

　　游標卡尺按其測量讀數值分為1/10(0.1mm)，1/20(0.05mm)，1/50(0.02mm)三種。因現常用的游標卡尺是1／50(0．02mm)，所以以它為例簡述如下：游標卡尺尺身上的刻線每格間距為1mm，l/50(0.02mm)游標卡尺尺框的游標上有50格刻線，與尺身上的49格刻線寬度正好相等，如圖2—31(a)所示。所以游標刻線的每格寬度就是49/50=O.98mm，尺身的刻線間距與游標之差就是1-0.98mm=0.02mm。

　　②游標卡尺的讀數方法游標上哪一條刻線與尺身上的刻線對齊，那么這條刻線所表示的測量值，就是游標零線相對它左邊的那條刻線向右錯開的距離，即測得小數。零線左邊的那條尺身上刻線所表示的量值，即為測得的整數值。具體讀數方法可分為三個過程：先讀整數，即游標零線以左邊最近的尺身刻線所表示的數值為測量值的整毫米數；再讀小數，即看游標上哪一條刻線與尺身刻線對齊，游標上對齊的那條刻線所表示的數值為測量值的小數，然后將上面的整數與小數兩部分尺寸相加即為被測尺寸。讀數示例如圖2-31(b)所示。

　　③游標卡尺的使用，游標卡尺如使用不當，不但會影響其本身精度．同時也會影響零件尺寸測量的準確性。因此使用游標卡尺時，應注意以下幾點。


　　a．按工件的尺寸大小和尺寸精度要求，選用合適的游標卡尺。游標卡尺只適用于中等公差等級(IT10～ITl6)尺寸的測量和檢驗，不能用游標卡尺去測量鑄鍛件等毛坯尺寸，否則量具很快磨損而使精度下降；也不能用游標卡尺去測量精度要求過高的工件，因為讀數值為0.02mm的游標卡尺可產生±0.02mm的示值誤差。

　　b．使用前對游標卡尺要進行檢查，擦凈量爪，檢查量爪測量面和測量刃口是否平直無損，兩量爪貼合時應無漏光現象，尺身和游標卡尺的零線要對齊。

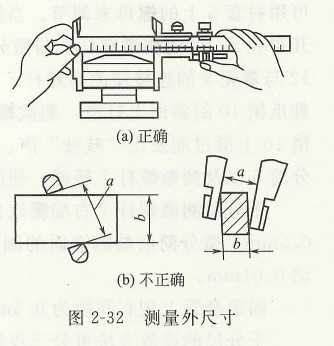

　　c．測量外尺寸時，兩量爪應張開到略大于被測量尺寸而自由進入工件，以固定量爪貼住工件。然后用輕微的壓力把活動量爪推向工件，卡尺測量面的連線應垂直于被測量表面，不能歪斜，如圖2-32所示

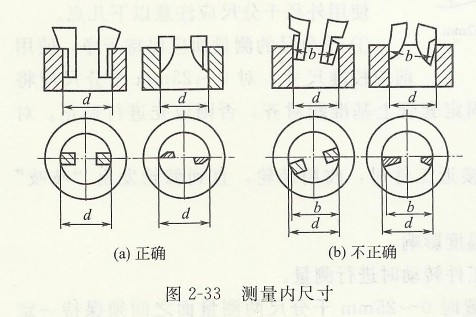

　　d．測量內尺寸時，兩量爪應張開到略小于被測尺寸，使量爪自由進入孔內，再慢慢張開并輕輕地接觸零件的內表面。兩測量爪在孔的直徑上，不能偏斜，如圖2—33所示。

　　e．讀數時，游標卡尺置于水平線位置，使人的視線盡可能與游標卡尺的刻線表面垂直，以免視線歪斜造成讀數誤差。
