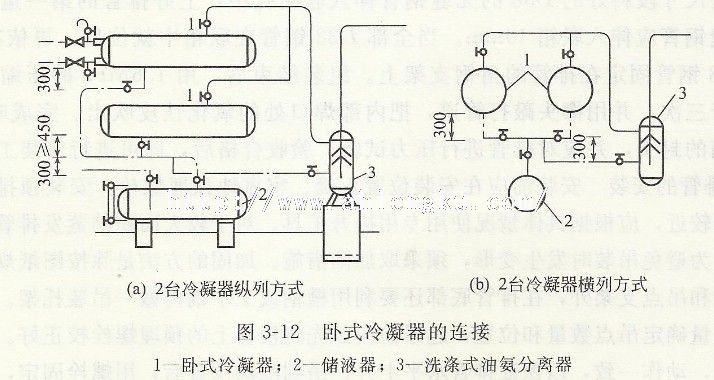

臥式殼管式冷凝器一般安裝在室內，并與儲液器疊起來安裝，以減少室內占地面積。臥式冷凝器的安裝位置安裝在室內時，應考慮在它的一端留有相當于冷凝器內管子長度的距離，或在對準它的端部處開有門、窗，便于今后修理或更換管子。當與儲液器疊加安裝時，安裝高度必須保證冷凝器中的氨液能順利流到儲液器中。因此，冷凝器出液管的截止閥應低于出液口至少300mm，使閥上方有一段液柱，從而能克服閥門及彎頭的阻力；其出液水平必須高于油分離器進液管250～300mm。多臺臥式冷凝器并聯時，可以按如圖3—12所示的兩種方法布置。

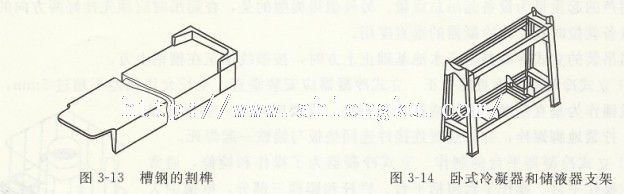

　　當臥式冷凝器與儲液器疊加安裝時，需要現場制作支架。在考慮支架結構時，主要是支架的穩定性、剛度和結構不影響配管等問題。支架一般用槽鋼制作，槽鋼與槽鋼凹面的連接，應割榫焊接，槽鋼榫頭的劃線模板，可取同規格的槽鋼短廢料，放在槽鋼需割榫頭處，用石筆劃線，如圖3—13所示。有些臥式冷凝器和儲液器出廠時，筒體上只焊有鞍式支座襯板并無鞍式支座，而且臥式冷凝器與儲液器兩支座間距不一，一般臥式冷凝器支座間距要大些，因此支架制作應根據設備的實際尺寸和重量而定。如圖3—14所示的支架，上面的鞍式支座問距大于下面儲液器鞍式支座的間距。

　　臥式冷凝器的安裝當臥式冷凝器與儲液器疊加安裝時，應先安裝儲液器，吊裝時可利用支架掛葫蘆，并將儲液器就位于其上。臥式冷凝器的吊裝可用人字抱桿葫蘆吊裝。安裝后兩設備的水平度應符合有關技術文件的規定。
