低壓循環桶是用于強制供液冷庫制冷設備系統的關鍵設備之一。它設置在蒸發器通往壓縮機的回氣管路上，主要作用有：

　?、賹恼舭l(fā)器來的回氣中所含的氨液分離掉，防止壓縮機液擊；

　　②分離掉氨液經節流產生的閃發性氣體，避免氣體進入蒸發器；

　?、劬S持液面保證氨泵向蒸發器供液。

　?、芊蛛x供入其內制冷劑液體中的潤滑油。

　?、輰?duì)于小型冷庫還可以起到?jīng)_霜排液的作用。

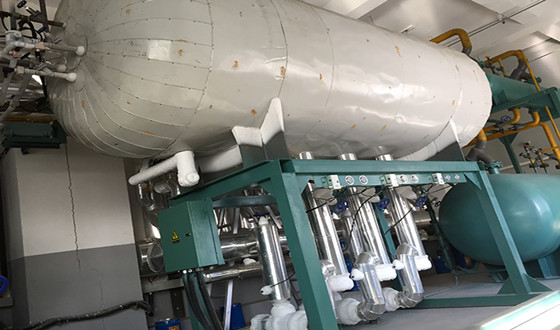

　　低壓循環桶的結構

　　低壓循環桶一般有氨用和氟用兩類。其結構又可分為立式和臥式兩種。

　　低壓循環桶是用鋼板焊接而成的密閉壓力容器。在筒的上部有開口向上的出氣管和開口向下的進氣管。中部有向下彎曲的供液管和排液管。另外筒體上還有壓力表、安全閥、放油管及液面指示計等接頭。

　　低壓循環桶的工作原理

　　來自蒸發器的濕飽和蒸汽由進氣管進入低壓循環桶后，由于蒸汽流速下降，流向改變，加上傘形擋板的作用，使夾帶的制冷劑液體分離。干飽和蒸汽匯同高壓液體節流后產生的閃發性氣體經出氣口被壓縮機吸入。液體落下，繼續循環。

　　低壓循環筒對液面要求比較嚴格,一方面應保證氨泵工作必須的最低吸入壓頭，另一方面還需防止因液面過高引起壓縮機濕沖程。其液面一般控制在1/3處。

　　由高壓貯液器的高壓液體經節流后由進液管供入低壓循環桶，其供液系統一般采用浮球閥和電磁閥來控制。形成一定的液面，并由氨泵將其打倒各組蒸發器中。閃發性氣體又被抽回，液體中夾帶的潤滑油因密度大而沉積容器底部，可由放油管接集油器放出。

　　立式低壓循環桶高度較高，氣液分離效果較好，對安全運行有利，而且占地面積小，但設備間需要一定的高度。臥式低壓循環桶氣液分離效果差，占地面積大，鋼材消耗量大，但設備間的高度較低。氟用低壓循環桶結構與氨用類似，但氟用低壓循環桶的回油管是在桶的2/3高度。
