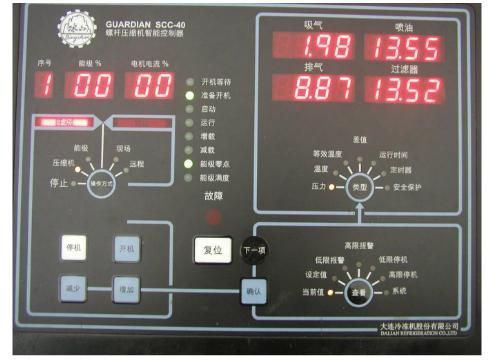

大連冰山SCC50螺桿機組智能控制器的操作面板使用說明：

　　在這塊面板上共有10個按鍵，7段紅色LED顯示窗口，8個綠色的控制狀態LED指示燈，1個紅色的故障LED指示燈和兩個紅色的手動／自動操作方式指示燈。

　　按鍵功能

　　【操作方式】鍵：控制方式選擇按鍵。通過按下這個按鍵可以選擇控制器的控制方式，是手動控制還是自動控制，所選操作萬式對應的指示燈會按順時針方向依次點亮。

　　在選到某一個位置關留超過5秒鐘之后，系統進入該位置所在的控制方式。機組運行時，不論機組處于何種控制方式，只要將操作萬式選為“停止”并超過5秒鐘，那么機組就會進入停機程序，自動減載至能級零點后停機。

　　【停機】鍵：手動停機按鍵。按下這個按鍵超過1秒鐘，則不論機組處于何種控制方式，可以使正在運行的機組進入停機程序，自動減裁至能級零點后停機。

　　【開機】鍵：手動開機按鍵。在機組處于手動狀態且“操作方式”選擇在“壓縮機”位置時，按下該按鍵超過1秒鐘，則機組進入手動開機程序，手動開機。

　　【減少】鍵：手動減少/減載按鍵。在設定參數時，按一下該按鍵，則正在修改的參數減去一個單位數，若按住該按鍵超過2秒，則正在修改的參數會以很快的速度減少；若“操作方式”選擇在“能級”位置時，按下該按鍵，則機組減載，松開該按鍵，則停止減載。

　　【增加】鍵：手動增加/增載按鍵。

　　在設定參數時，按一下該按鍵，則正在修改的參數加上一個單位數，若按住該按鍵超過2秒，則正在修改的參數會以很快的速度增加；若“操作方式”選擇在【類型】鍵：每次按鍵對應一個LED指示燈，相應的類型選項就會按順時針方向在“壓力”、“溫度”、“等效溫度”、“差值”、“運行時間”、“定時器”和“安全保護”這7個位置循環顯示。和“察看”按鍵配合，用來顯示各參數值和上下限報警及停機值。

　　【察看】鍵：若沒有輸入密碼，則每次按F該鍵，只會在“當前值”和“設定值”這兩個位置交替選擇，配合“類型”按鍵來顯示各個參數的當前值或設定值(只能讀取，不能修改)；若輸八了正確的密碼，則每次按鍵，相應的察看選項就會按順時針刀向在“當前值”、“設定值”、“低限報警”、“高限報警”、“低限停機”、“高限停機’和“系統。

　　這7個位置循環顯示。和“類型”按鍵配合，用來顯示各系統參數值和上下限報警及停機值，并可以對各設定值進行修改。

　　【復位】鍵：手動復位按鍵。在任何情況下，按下“復位”鍵后，控制器會進入默認的顯示界面，即“類型”=“壓力”，“察看”=“當前值”。在出現停機故障后，若故障已經排除，則在下一次啟動前，必須按一下該按鍵，將全部的控制時序復位。

　　“故障”指示燈無論閃爍還是不閃爍，按“復位”鍵后，指示燈都會熄滅，同時在故障發生時被鎖定的顯示值會全部激活，從而顯示當前的各參數。

　　【下一項】鍵：用來選擇需要設定的選項的按鍵。在除了“序號”以外的6個窗口之間按順時針方向切換需要改變的參數。

　　【確認】鍵：當完成了對某一參數的修改后，必須按一下“確認”鍵來保存新的設定值。按下該按鍵后，修改的數值會閃爍一下，表示新的設定值已經保存完畢。當發生停機故障后，按一下“確認”鍵，則可以通過“類型”和“察看”按鍵的配合來顯示發生故障時各個參數的值。
